Типовые варианты конфигурации

Документация по установке

См. раздел Установка

Ознакомительный характер статьи

Приведённые конфигурации носят ознакомительный характер для определения примерного объёма требуемых ресурсов.

Под конкретный проект нужно сделать отдельный расчёт, учтя нагрузку и специфику проекта. Для расчёта сайзинга обратитесь к вашему авторизованному партнёру ЗАКРОМА.

В статье рассматриваются наиболее популярные варианты конфигураций S3 ЗАКРОМА.Хранение:

• Многоузловая конфигурация на одной площадке на VM (Single Cluster on VM)
• Многоузловая конфигурация на одной площадке на Kubernetes + VM (Single Cluster on Kubernetes + VM)
• Многоузловая конфигурация на одной площадке на Baremetal (Single Cluster on BareMetal)
• Многоузловая конфигурация растянутого кластера на нескольких площадках на Kubernetes + VM (Stretched Cluster on Kubernetes + VMs)
• Мультикластерная конфигурация на VM (Multi Cluster on VMs)

Расчётная нагрузка

Примеры конфигураций рассчитаны исходя из следующей нагрузки:

• Максимальная потоковая мощность ~ 1 000 MB/s или 8 Gb/s,
• Количество запросов - 950 rps на чтение, 50 rps на запись,
• Количество файлов - 100 000 000 файлов,
• Средний размер файла ~ 1 MB
• Общий требуемый объём полезного хранения ~ 100 TB rps - requests per second (количество запросов в секунду к API S3)

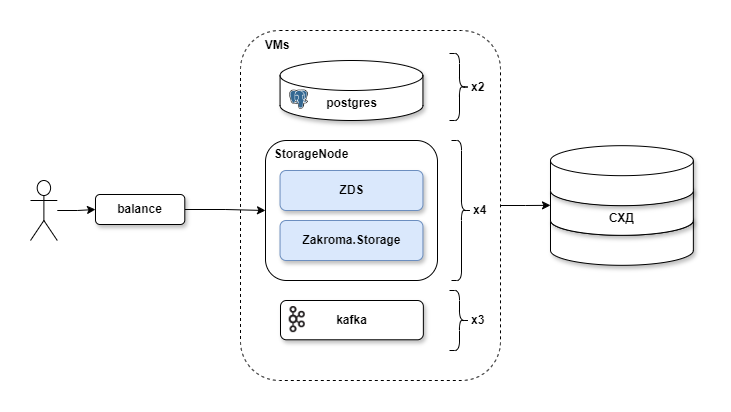

Многоузловая конфигурация на одной площадке на VM (Single Cluster on VM)

Особенности

• Конфигурация, обеспечивающая отказоустойчивость в рамках площадки.
• Катастрофоустойчивость можно реализовать за счёт бэкапирования данных.
• Данные хранятся на внешней СХД.
• Требуется внешний балансировщик нагрузки.

Ресурсы

• 2 VM под postgresql(слой хранения метаданных)
• 3 VM под kafka
• 4 VM под Zakroma.Storage(управляющий слой) + zds (слой хранения данных).

Топология EC (Erasure coding):

• EC 4:1 - Полезный объём хранения - 102 TB. Отказоустойчивость кластера - 1 диск или 1 сервер

Copy
1VM: (2), Type: postgres,
2  vCPU: 4, RAM: 8 GB
3  Net:(1),  Target: Common, Size: 1 Gb/s
4  Disk:(1), Target: System, Type: SSD, Size: 128 GB
5  Disk:(1), Target: Data,   Type: SSD SAS / NVME, Size: 512 GB
6
7VM: (3), Type: kafka,
8  vCPU: 2, RAM: 8 GB
9  Net:(1),  Target: Common, Size: 1 Gb/s
10  Disk:(1), Target: System, Type: SSD, Size: 128 GB
11  Disk:(1), Target: Data,   Type: SSD SAS / NVME, Size: 128 GB
12
13VM: (4), Type: storageNode(zds+zakroma),
14  vCPU: 10, RAM: 20 GB
15  Net:(1),    Target: outer,        Size: 10 Gb/s
16  Net:(1),    Target: zds-cluster,  Size: 10 Gb/s
17  Disk:(1),   Target: System,       Type: SSD, Size: 128 GB
18  Disk:(1),   Target: Data,         Type: СХД, Size: 34 TB

• в скобках указано количество элементов
• размер системного диска может варьироваться

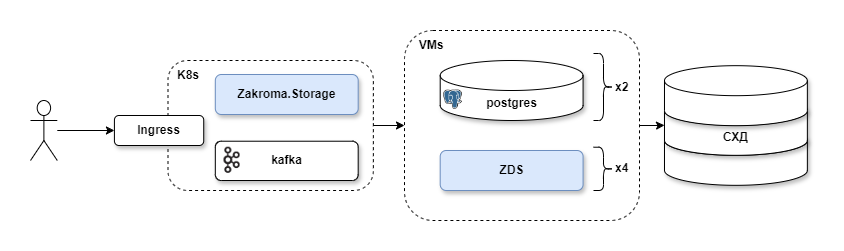

Многоузловая конфигурация на одной площадке на Kubernetes + VM (Single Cluster on Kubernetes + VM)

Особенности

• Конфигурация, обеспечивающая отказоустойчивость в рамках площадки.
• Катастрофаустойчивость можно реализовать за счёт бэкапирования данных.
• Данные хранятся на СХД
• Возможно масштабировать отдельные компоненты системы независимо друг от друга

Ресурсы

• k8s под Zakroma.Storage(управляющий слой) + kafka
• 2 VM под postgresql(слой хранения метаданных)
• 4 VM под zds (слой хранения данных).

Топология EC (Erasure coding):

• EC 4:1 - Полезный объём хранения - 102 TB. Отказоустойчивость кластера - 1 диск или 1 сервер

Copy
1K8s:
2  Namespace Quota:  CPU: 34, RAM: 68 GB, Storage: 90 GB
3  Требования сети - не менее 10 Gb/s между K8S Worker Node
4
5VM: (2), Type: postgres,
6  vCPU: 4, RAM: 8 GB
7  Net:(1),  Target: Common, Size: 1 Gb/s
8  Disk:(1), Target: System, Type: SSD, Size: 128 GB
9  Disk:(1), Target: Data,   Type: SSD SAS / NVME, Size: 512 GB
10
11VM: (4), Type: zds,
12  vCPU: 4, RAM: 8 GB
13  Net:(1),    Target: outer,        Size: 10 Gb/s
14  Net:(1),    Target: zds-cluster,  Size: 10 Gb/s
15  Disk:(1),   Target: System,       Type: SSD, Size: 128 GB
16  Disk:(1),   Target: Data,         Type: СХД, Size: 34 TB

• в скобках указано количество элементов
• размер системного диска может варьироваться

Многоузловая конфигурация на одной площадке на Baremetal (Single Cluster on BareMetal)

Особенности

• Конфигурация, обеспечивающая отказоустойчивость в рамках площадки.
• Катастрофаустойчивость можно реализовать за счёт бэкапирования данных.
• Данные хранятся на дисках
• Минимизация сетевого трафика между узлами за счёт локального взаимодействия компонентов
• Требуется внешний балансировщик нагрузки

Ресурсы (вариант на 3 серверах)

• 3 Baremetal под все компоненты.

Топология EC (Erasure coding):

• EC 3:1 - Полезный объём хранения - 102.4 TB. Отказоустойчивость кластера - 1 диск или 1 сервер

Copy
1BareMetal: (3), Type: storageNode(zds+zakroma) + postgres + kafka,
2  CPU: 12, RAM: 32 GB
3  Net:(2),    Target: outer,        Size: 10 Gb/s
4  Net:(2),    Target: zds-cluster,  Size: 10 Gb/s
5  Disk:(2),   Target: System,       Type: SSD, Size: 128 GB
6  Disk:(2),   Target: MetaData,     Type: SSD SAS / NVME, Size: 256 GB
7  Disk:(1),   Target: Data,         Type: SSD, Size: 7.68 TB(6,98 TB реальная ёмкость)
8  Disk:(6),   Target: Data,         Type: HDD/SSD, Size: 8 TB (7.27 TB реальная ёмкость)
9

• в скобках указано количество элементов
• базовая частота CPU - 2.1 ГГц
• для BareMetal сети объединяются в bond (balance), например Net:(2), Target: outer, Size: 10 Gb/s означает bond из 2х10G сетей
• размер системного диска может варьироваться

Ресурсы (вариант на 5 серверах)

• 2 Baremetal под zds (слой хранения) и postgres (слой метаданных)
• 3 Baremetal под zds (слой хранения), kafka и Zakroma.Storage (слой управления)

Топология EC (Erasure coding):

• EC 5:1 - Полезный объём хранения - 144.24 TB. Отказоустойчивость кластера - 1 диск или 1 сервер
• EC 5:2 - Полезный объём хранения - 108.18 TB. Отказоустойчивость кластера - 2 диска или 1 сервер и 1 диск

Copy
1BareMetal: (2), Type: zds + postgres,
2  CPU: 12, RAM: 32 GB
3  Net:(2),    Target: outer,        Size: 10 Gb/s
4  Net:(2),    Target: zds-cluster,  Size: 10 Gb/s
5  Disk:(2),   Target: System,       Type: SSD, Size: 128 GB
6  Disk:(2),   Target: MetaData,     Type: SSD SAS / NVME, Size: 256 GB
7  Disk:(1),   Target: Data,         Type: SSD, Size: 7.68 TB(6,98 TB реальная ёмкость)
8  Disk:(4),   Target: Data,         Type: HDD/SSD, Size: 8 TB (7.27 TB реальная ёмкость)
9
10BareMetal: (3), Type: zds + kafka + zakroma,
11  CPU: 12, RAM: 32 GB
12  Net:(2),    Target: outer,        Size: 10 Gb/s
13  Net:(2),    Target: zds-cluster,  Size: 10 Gb/s
14  Disk:(2),   Target: System,       Type: SSD, Size: 128 GB
15  Disk:(1),   Target: Data,         Type: SSD, Size: 7.68 TB(6,98 TB реальная ёмкость)
16  Disk:(4),   Target: Data,         Type: HDD/SSD, Size: 8 TB (7.27 TB реальная ёмкость)
17

• в скобках указано количество элементов
• базовая частота CPU - 2.1 ГГц
• для BareMetal сети объединяются в bond (balance), например Net:(2), Target: outer, Size: 10 Gb/s означает bond из 2х10G сетей
• размер системного диска может варьироваться

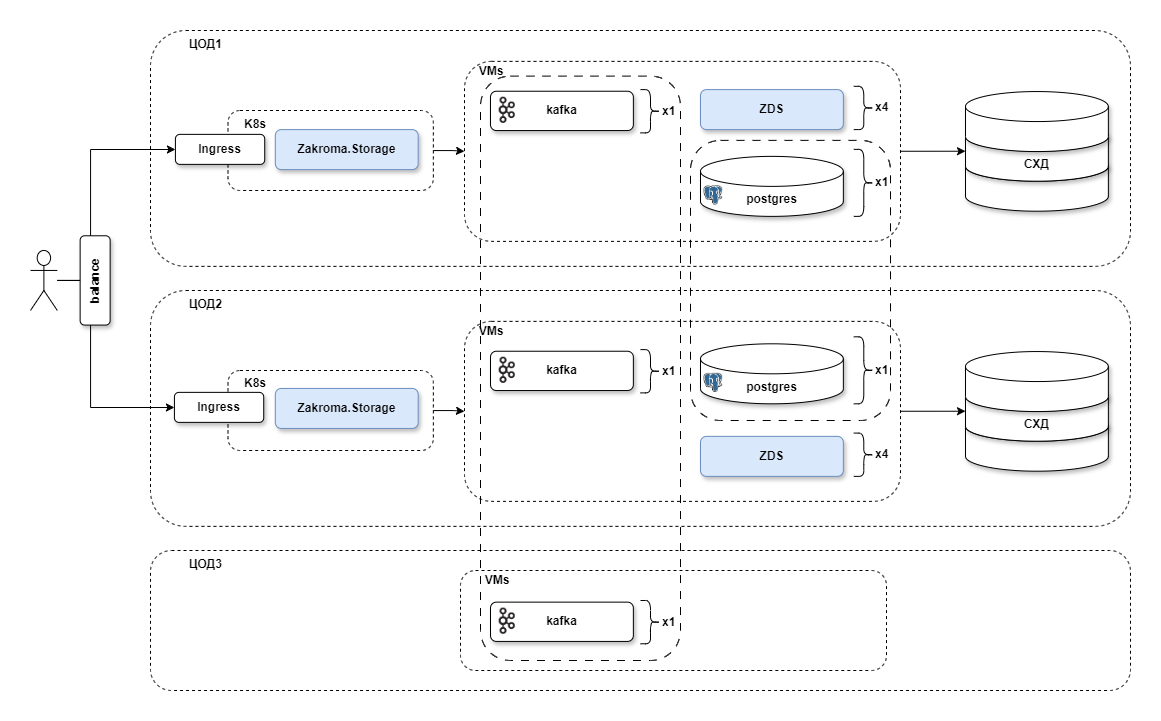

Многоузловая конфигурация растянутого кластера на нескольких площадках на Kubernetes + VM (Stretched Cluster on Kubernetes + VMs)

Особенности

• Конфигурация, обеспечивающая отказоустойчивость и катастрофаустойчивость.
• Требуется минимум 2 площадки для хранения данных и ещё одна для witness.
• Возможна как синхронная, так и асинхронная репликация данных между площадками.
• Данные хранятся на СХД
• Возможно масштабировать отдельные компоненты системы независимо друг от друга

Ресурсы (в каждом из ЦОД 1/2)

• k8s не растянут между площадками (для растянутого кластера конфигурация будет отличаться)
• k8s под Zakroma.Storage(управляющий слой)
• 1 VM под postgresql(слой хранения метаданных)
• 1 VM под kafka
• 4 VM под zds (слой хранения данных).

Топология EC (Erasure coding):

• EC 4:1 - Полезный объём хранения - 102 TB. Отказоустойчивость кластера - 1 диск или 1 сервер

Copy
1K8s:
2  Namespace Quota:  CPU: 32, RAM: 64 GB, Storage: 0 GB
3  Требования сети - не менее 10 Gb/s между K8S Worker Node
4
5VM: (1), Type: postgres,
6  vCPU: 4, RAM: 8 GB
7  Net:(1),  Target: Common, Size: 1 Gb/s
8  Disk:(1), Target: System, Type: SSD, Size: 128 GB
9  Disk:(1), Target: Data,   Type: SSD SAS / NVME, Size: 512 GB
10
11VM: (1), Type: kafka,
12  vCPU: 2, RAM: 8 GB
13  Net:(1),  Target: Common, Size: 1 Gb/s
14  Disk:(1), Target: System, Type: SSD, Size: 128 GB
15  Disk:(1), Target: Data,   Type: SSD SAS / NVME, Size: 128 GB
16
17VM: (4), Type: zds,
18  vCPU: 4, RAM: 8 GB
19  Net:(1),    Target: outer,        Size: 10 Gb/s
20  Net:(1),    Target: zds-cluster,  Size: 10 Gb/s
21  Disk:(1),   Target: System,       Type: SSD, Size: 128 GB
22  Disk:(1),   Target: Data,         Type: СХД, Size: 34 TB

• в скобках указано количество элементов
• размер системного диска может варьироваться

Ресурсы (в ЦОД 3)

• 1 VM под kafka

Copy
1VM: (1), Type: kafka,
2  vCPU: 2, RAM: 8 GB
3  Net:(1),  Target: Common, Size: 1 Gb/s
4  Disk:(1), Target: System, Type: SSD, Size: 128 GB
5  Disk:(1), Target: Data,   Type: SSD SAS / NVME, Size: 128 GB

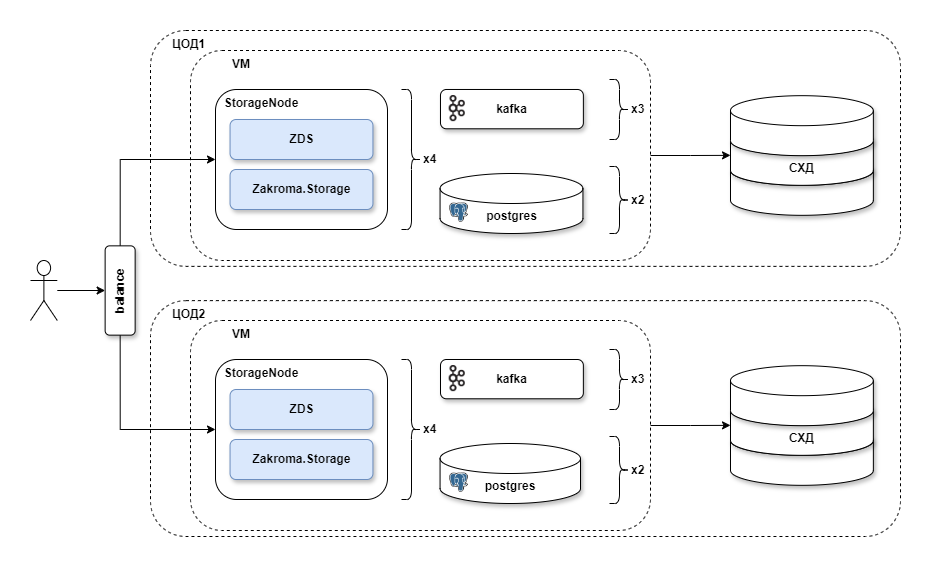

Мультикластерная конфигурация на VM (Multi Cluster on VMs)

Особенности

• Конфигурация, обеспечивающая отказоустойчивость и катастрофоустойчивость.
• Возможна только асинхронная репликация данных между площадками.
• Возможно независимое, не реплицируемое хранение данных на площадках.
• Состоит из двух и более кластеров (Single Cluster)

Ресурсы (в каждом из ЦОД)

• 2 VM под postgresql(слой хранения метаданных)
• 3 VM под kafka
• 4 VM под Zakroma.Storage(управляющий слой) + zds (слой хранения данных).

Топология EC (Erasure coding):

• EC 4:1 - Полезный объём хранения - 102 TB. Отказоустойчивость кластера - 1 диск или 1 сервер

Copy
1VM: (2), Type: postgres,
2  vCPU: 4, RAM: 8 GB
3  Net:(1),  Target: Common, Size: 1 Gb/s
4  Disk:(1), Target: System, Type: SSD, Size: 128 GB
5  Disk:(1), Target: Data,   Type: SSD SAS / NVME, Size: 512 GB
6
7VM: (3), Type: kafka,
8  vCPU: 2, RAM: 8 GB
9  Net:(1),  Target: Common, Size: 1 Gb/s
10  Disk:(1), Target: System, Type: SSD, Size: 128 GB
11  Disk:(1), Target: Data,   Type: SSD SAS / NVME, Size: 128 GB
12
13VM: (4), Type: storageNode(zds+zakroma),
14  vCPU: 10, RAM: 20 GB
15  Net:(1),    Target: outer,        Size: 10 Gb/s
16  Net:(1),    Target: zds-cluster,  Size: 10 Gb/s
17  Disk:(1),   Target: System,       Type: SSD, Size: 128 GB
18  Disk:(1),   Target: Data,         Type: СХД, Size: 34 TB

• в скобках указано количество элементов
• размер системного диска может варьироваться
